Конструктивные особенности деревянных крыш

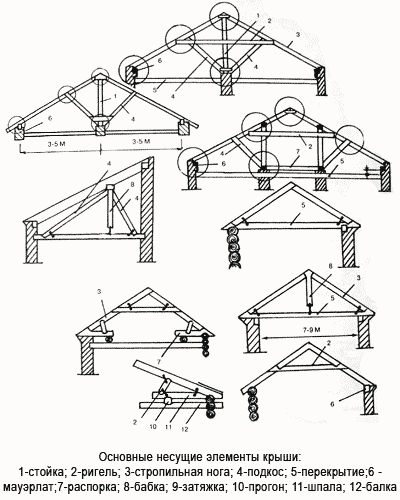

К несущим элементам крыши относят мауэрлат, стропила и обрешетку. Эти элементы могут быть изготовлены из бруса, досок или бревен. Кроме них используются в качестве поддерживающих элементов ригели, стойки и другие детали, количество которых зависит от величины крыши.. В зависимости от материала изготовления выбираются и способы сборки в единую конструкцию, называемую стропильной фермой, внутренние элементы которой образуют один или несколько треугольников.

Мауэрлаты представляют собой конструктивные элементы крыши, собранные из бруса и расположенные на верхней части ограждающих стен, к которым они присоединены с помощью металлических скоб. Основное их предназначение – служить основанием для опоры стропил. Углы этой конструкции состоят из двух концов брусьев, собранных в полдерева с помощью стального крепежа.

Стропила могут быть наслонными и висячими. Конструкции с наслонными стропилами применяются в домах с усиленными стенами и имеющих средние опорные стены, так как нижним концом такие стропила опираются о мауэрлат, передающий нагрузки от них к стенам. При этом, в отличие от конструкции с применением висячих стропил, стенам также передаются и горизонтальные нагрузки, возникающие от распорного действия наслонных стропил. При увеличении размера пролета до 5-6 м под стропила устанавливают подкосы.

Конструкция крыши с висячими стропилами менее распространена из-за повышенных требований к качеству изготовления и сборки различных ее составных частей, в частности, стяжек. В основном такие крыши применяются в домах со стенами из не очень прочных материалов, а также там, где требуется перекрыть большой пролет. По размеру пролета, который в состоянии перекрыть висячие стропила, их конструкцию делят на простую и усиленную.

Если ширина пролета не превышает семи метров, стропила собираются в коньке с соединением в полдерева, а другая их сторона крепится к брусу, параллельному земле. Для улучшения стойкости стропил к изгибу в них врубают ригель и соединяют стальными скобами. Если же пролет по ширине доходит до десяти метров, стропила собирают в ферму и крепят к ней бабку в коньке и затяжке. Все конструктивные элементы в данном случае соединяются между собой врубкой, напоминающей прямой зуб.

Свесы крыши сооружают, присоединяя к стропильной ноге по обрезку доски размером 50х100 и длиной приблизительно на полметра больше планируемого свеса, чтобы было чем крепить. Такие обрезки еще называют кобылками.

Крыши мансардных домов делают усиленными, с нижним поясом из толстых балок, чтобы при использовании мансарды не провалился ее пол. Для изготовления горизонтальных схваток и вертикальных стоек можно выбирать менее толстые материалы, на них не лежит такая нагрузка. Это справедливо как для двускатной прямой мансардной крыши, так и конструкции с изломом плоскостей скатов. Второй вид крыши обычно делают в том случае, если мансарда по плану довольно большая и не вписывается в обычный треугольник крыши. Если в доме есть средняя несущая стена, конструкция крыши также будет включать в себя стропильную ферму, в роли затяжек которой будут выступать балки перекрытия. Нижний же ее пояс может быть не таким мощным благодаря опоре на среднюю стену.

Вальмовая крыша отличается тем, что в ее конструкцию включены дополнительные скаты на основе вальмовых стропил, присоединенных к коньку. В принципе она состоит из короткой двускатной части крыши, которой не хватает для полноценной защиты строения, и двух вальм, исправляющих этот недостаток двускатной части. В зависимости от пропорций двускатной части и вальм можно добиться различного внешнего вида здания, при этом на крайние стропила приходятся большие нагрузки, соответственно их стоит изготовить отдельно из более толстых брусьев. Еще один архитектурный прием, применяемый в сооружении крыш, состоит в том, что вальмовые стропила стыкуют не с коньком, а с крайними стропилами основной части крыши, при этом со стороны фронтона вальма заканчивается немного ниже конька. В этом месте возникает выступ, прикрываемый в последствии материалом кровли, часто его используют для установки небольших окошек, помогая разогнать полумрак, царящий на чердаке. Размеры этих окошек напрямую зависят от размера выступа, который в свою очередь зависит от угла уклона вальмы и высоты в коньке двускатной части. Такого типа крыша еще носит название датской.

Это не единственные варианты конструкций крыши, доступные для строительства в верхней части деревянного дома. Если хозяевам хочется придать дому неповторимый облик и подчеркнуть его стиль, в их распоряжении десятки разновидностей, стоит лишь посоветоваться с опытным архитектором или почитать соответствующую литературу.
